一、支架式層流罩安全常識
1.支架式層流罩產品特點和用途
支架式層流罩是一種提供局部高潔凈度工作環境的通用性較強的凈化設備。它可根據不同的工藝要求，靈活、方便地將單個或多個風機過濾單元組合成不同形式、規格、潔凈度等級的凈化區域。
本產品除可供醫療機構用于局部工作環境凈化以外,還適用于非醫療器械行業如:?電子、機械、儀器儀表、制藥、航空航天、國防、食品飲料、涂裝印刷、化工、農業技術、生物工程、大專院校、實驗室等各種行業及科研領域。
2.支架式層流罩使用環境和條件
| 溫???????度 | ：5℃~40℃； |
| 相?對??濕?度 | ：不大于85%（不凝露）； |
| 大?氣??壓?力 | ：86kPa~106kPa； |
| 最大塵埃濃度 | ：3500粒/L（塵埃粒徑不小于0.5mm）； |
| 電???????源 | ：AC?220V±22V，1Φ,?50Hz±1Hz。 |
3.支架式層流罩安全事項
(1)基本安全事項
●本屬室內使用型，請不要在室外使用。
●請不要用有機溶劑擦拭，以免傷及涂層或損壞本產品。對不銹鋼部位用適當的消毒劑消毒后擦試干凈，以免對其產生腐蝕。
●本產品不具有防爆能力，嚴禁在易燃易爆的環境中使用。
●本產品應置于平整的地面上，并遠離有外界氣流干擾的區域。
●禁止用于下列場所：低溫、高溫、高濕、結露、多塵、油霧、化學腐蝕的地方。
●禁止用水沖洗，以免損壞本產品或造成對人身傷害。
●本產品在安裝就位時,應留有維修空間。
(2).電氣安全事項
●必須先將本產品就位固定，再進行通電作業。
●開機運行前，請再確認本產品的額定電壓、頻率與輸入電源的參數是否相符，以免損毀電氣元器件，甚至引發火災。
●必須對本產品實施可靠的接地作業，才能保證其安全使用。
●嚴禁用戶擅自改裝本產品電氣線路。
●請不要將重物放在電源引線上、不要夾壓電源引線，以免因電源引線破損而引發火災、觸電。
●長期停用時，請切斷供電電源。
(3).運行安全事項
●禁止在一分鐘內反復操作各類開關，以免因頻繁動作而損壞控制器件。
●對配置紫外燈的產品，開啟紫外燈時人員必須遠離，以免造成人身傷害。
●當本產品在使用過程中出現異常情況時，應首先停止運行并切斷電源，再通知專業人員檢修，也可與經銷商或本公司聯系。
二、支架式層流罩技術性能
| 名稱 | 支架式層流罩 | |||
| 性能參數 | 出風面風速 | ≥0.3m/s | ≥0.3m/s | |
| 噪音 | ≤58dB(A) | ≤58dB(A) | ||
| 電氣參數 | 電源 | 220V/50Hz | 220V/50Hz | |
| 照明 | 20W*2 | 20W*2 | ||
| 最大功耗 | 0.5KW | 0.5KW | ||
| 安全
性能 |
絕緣電阻 | ≥2MΩ | ≥2MΩ | |
| 抗電強度 | 1500V/1min，無擊穿與閃絡現象 | 1500V/1min，無擊穿與閃絡現象 | ||
| 幾何參數 | 外形尺寸 | 見結構示意圖（一二） | 見結構示意圖（三） | |
| 高效過濾器規格 | 1170×570×70mm | 1170*570*70 | ||
| 高效過濾器數量 | 2 | 2 | ||
三、支架式層流罩結構特征與工作原理
1.支架式層流罩結構特征
如圖結構示意圖所示，支架式層流罩主體采用支架式結構，主要由凈化單元、不銹鋼支架（鋁型材支架）及圍擋等構成。
支架式層流罩的的結構特征具體體現在以下幾個方面：
⑴?利用三檔調速開關，調節風機轉速，以獲得不同的風量，從而實現經濟實用的最佳效果。
⑵?高效過濾器（HEPA）則由長纖維過濾紙與鋁合金外框構成，具有初阻力小、容塵量大、過濾效率高（99.995%）、使用壽命長、便于更換等特點。
⑶?支架由不銹鋼方管（鋁型材）組裝而成，支架下端裝有帶可調節型支撐腳。
⑷?支架式層流罩四周為由靜電薄膜，能有效地避免外部氣流對內的干擾。

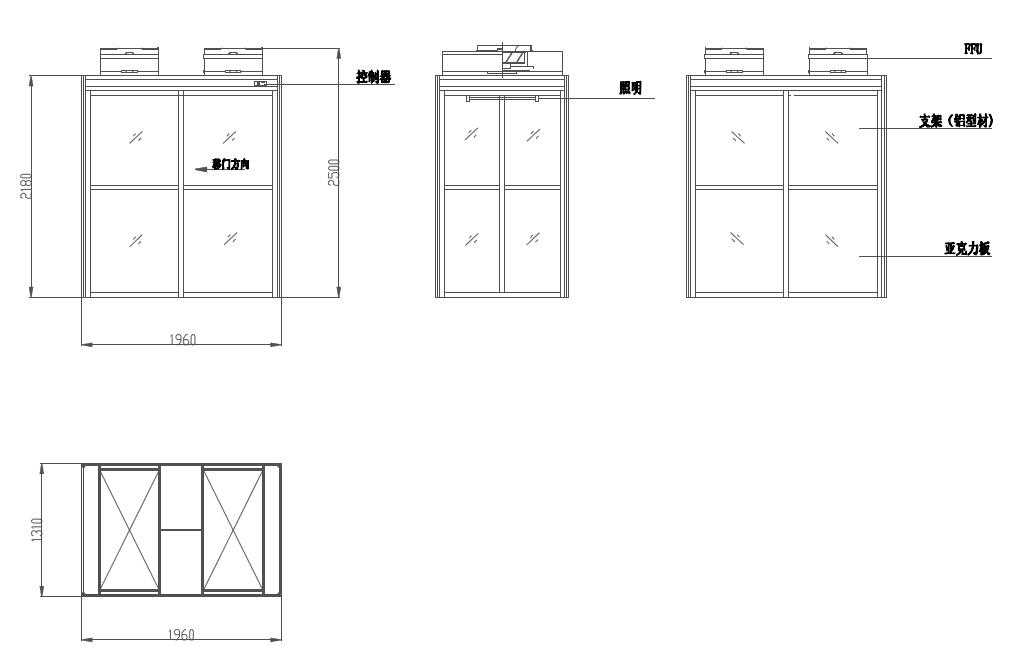

圖一

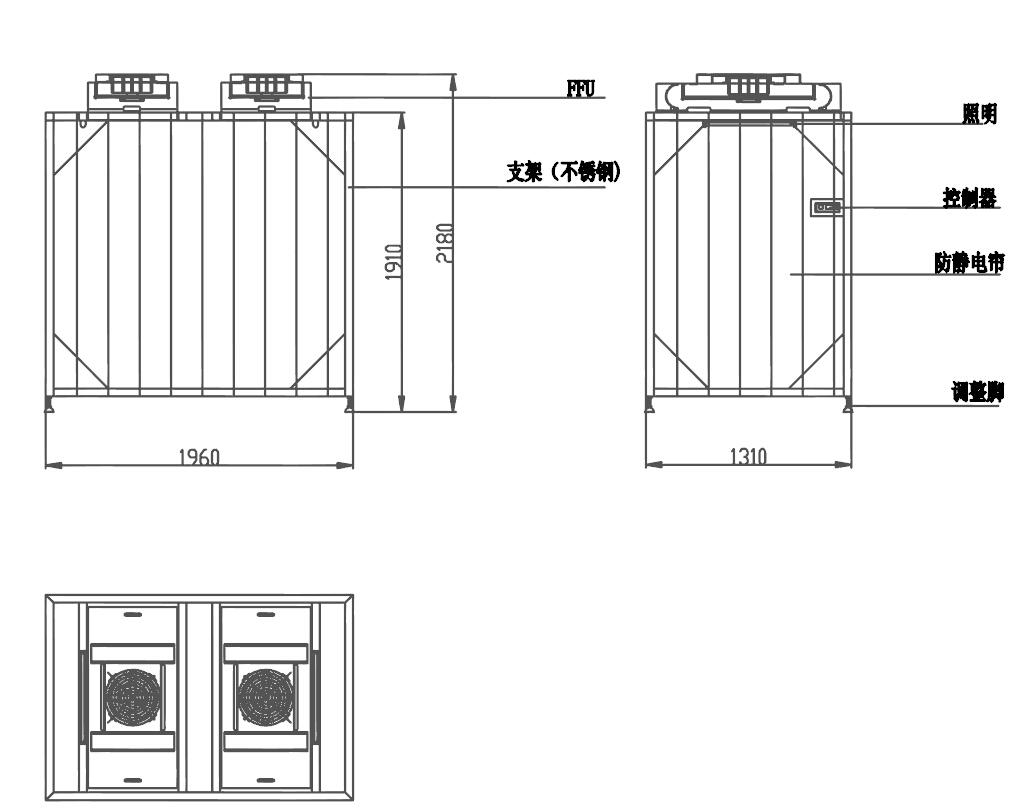

圖二

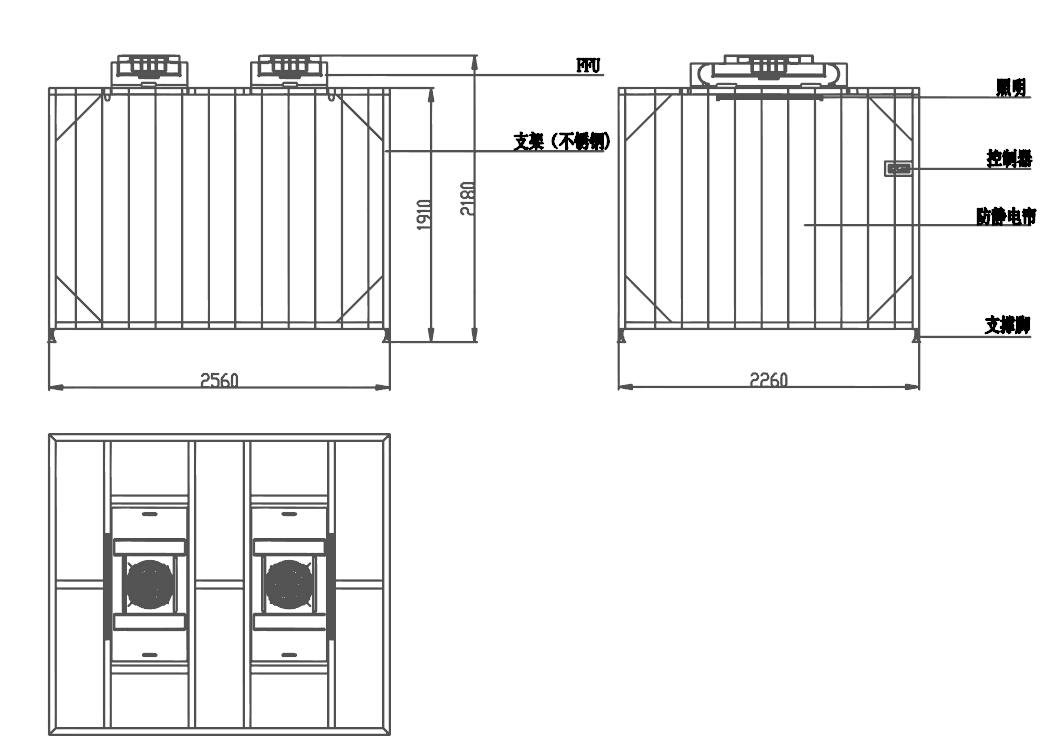

圖三 ?支架式層流罩結構示意圖
2.支架式層流罩工作原理
環境空氣利用低噪聲離心風機，將空氣壓往高效空氣過濾器，進行過濾，使得具有一定潔凈度、一定風速的空氣進入需要凈化的工作區域內，且將該潔凈區域內的塵埃帶走，形成高潔凈度環境。
四、支架式層流罩安裝調整
支架式層流罩安裝地點的地面應平整、光潔、不起塵。
應置于潔凈廠房或較清潔的環境內。
使用場所應遠離塵源、震源。
對于新安裝的支架式層流罩，在使用之前通過對調整腳的調整，使出風面處于水平狀態。
在通電之前，必須仔細檢查插座的實際電源參數是否與支架式層流罩指定的電源參數相符。
五、支架式層流罩使用操作
對于新安裝的或長期未使用的支架式層流罩，在使用之前必須用吸塵器或不產生纖維的工具認真進行清潔工作。
在通電之前，必須仔細檢查實際電源參數是否與本產品指定的電源參數相符。
為了保證凈化區域的潔凈度，每次使用之前應提前20分鐘開機。
應盡量減少操作人員對支架式層流罩潔凈區的影響，進行操作的人員都應穿戴成套的潔凈服,并盡量避免作大幅度激烈動作。
嚴禁將易于產塵的物品帶入工作區域內。
移動或維護時應注意避免損壞圍簾。
一般正常工作情況下，應將調速置于低檔；經長期使用后，凈化區域的潔凈度會逐漸降低，當風速達不到0.30m/s時，應調至高一檔。
六、支架式層流罩故障分析與排除
| 故障現象 | 故?障?原?因 | 對????策 |
| 自動跳閘 | 風機卡死導致電動機堵轉，或者線路有短路。 | 調整風機軸位置，或者更換葉輪和軸承，檢查線路是否完好。
對照電路圖，逐點檢查線路、元器件對外殼的絕緣電阻，修復絕緣故障部位。 |
| 風速較低 | 高效過濾器失效。 | ?更換高效過濾器。 |
| 風機不轉 | 風機電源熔芯已熔斷。 | 更換熔芯。 |
注：經過上述處理后，若仍不能奏效，請與經銷商聯系，或直接與本公司聯系。
七、支架式層流罩運輸、貯存
支架式采用聚乙烯薄膜袋進行簡易包裝。整個包裝不具有防震、防濕能力。所以，在搬運、貯存時，不得有強烈的沖擊，不得直接處于水淋、水濺的環境之中，以免造成損壞、銹蝕。
在包裝狀態下的貯存周期不得超過180天。
八、支架式層流罩開箱及檢查
1.開箱時，應文明作業，不得有粗暴、野蠻的動作，以免傷及箱內層流罩或造成人身傷害。
2.開箱后，首先請確認本產品是否為所訂產品，然后對裝箱清單內容仔細檢查是否有缺件，各部件是否有因運輸造成的損壞現象，如發現損壞請在收到本產品壹周內與本公司聯系。
3.出現自行改裝現象，則不在質保范圍之內。
九、支架式層流罩維修與保養
1.?定期（一般為每月1～3次）用風速儀測定高效過濾器出風面風速。當實測的風速低于0.30m/s時，應查明原因（是否有泄漏、高效過濾器是否失效等）。若高效過濾器已失效，則應更換新的高效過濾器。
2.更換高效過濾器時，首先卸下凈化單元的箱體，然后將失效的高效過濾器取出，換上新的高效過濾器，并將凈化單元的箱體裝回原位。
3.更換高效過濾器時需注意以下事項：
處理（拆箱、搬運及安裝等）新的高效過濾器時，應特別小心，千萬不要觸破濾紙。
安裝前需仔細檢查高效過濾器是否因運輸等原因而出現漏洞（將過濾器對著亮處，以肉眼查看）。
安裝高效過濾器時，高效過濾器上的箭頭標記應指向地面。
4.對于電氣方面的維護保養，應由電氣方面的專業技術人員根據本產品的電原理圖及電氣接線圖進行。
5.檢修前應先切斷電源。
十、支架式層流罩附圖
對于涉及電氣方面的檢查修理與維護保養，應由電氣方面的專業技術人員根據本產品的電路圖進行作業。

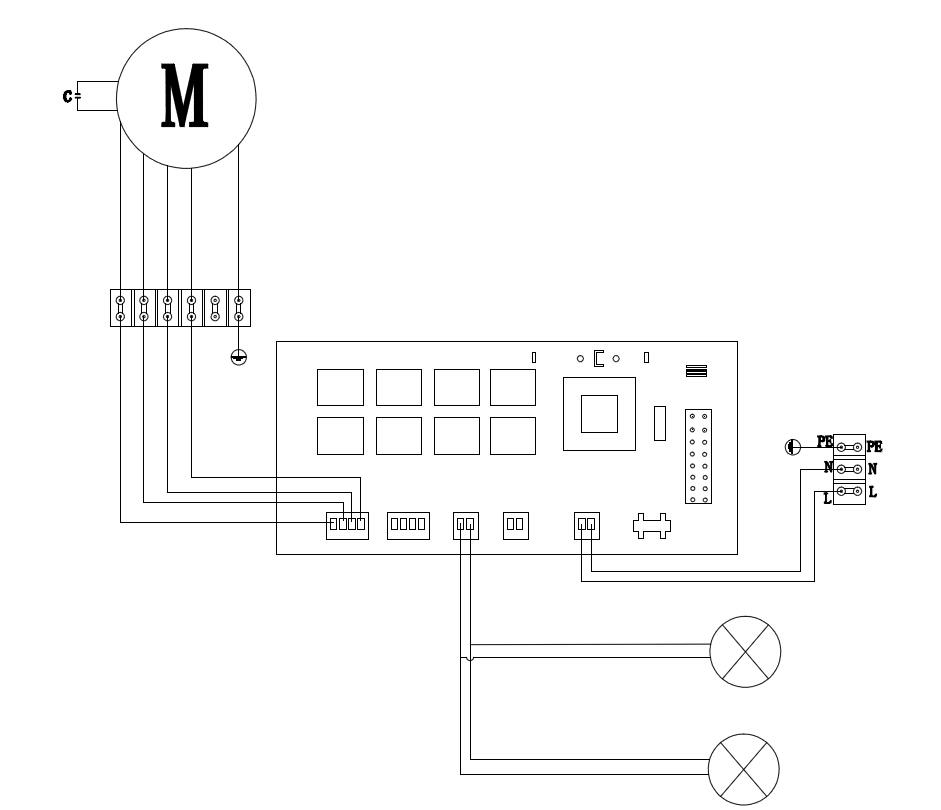

支架式層流罩電路圖
