FFU中央監控系統按規模一般分為大型,中型及小型系統,我們這里主要介紹小型的FFU中央監控系統,所謂的小型一般指控制規模在1-99臺。

小型FFU中央監控系統特點:
小型FFU中央監控系統操作方便,簡易,抗干擾性強,成本低。
小型FFU中央監控系統單元可控制99臺FFU,超過99臺可增加控制系統單元,控制器系統單元不受數量限制,但控制器到FFU之間距離不超過1公里。
小型FFU中央監控系統以網路線為基礎設計,分主機和終端兩部分組成
小型FFU中央監控系統工作電源:AC220V單相50HZ
小型FFU中央監控系統控制功能:可在控制器上實現單臺或群組FFU? a、啟動???? b、停止c、三段或五段調速
小型FFU中央監控系統監視功能:可以控制器上監視單元或群組FFU? a、運行狀態? b、故障狀態
小型FFU中央監控系統使用區域:a、中小規模潔凈室FFU系統控制? b、潔凈工作棚FFU系統控制c、制程作業流水線FFU系統控制。
小型FFU中央監控系統設備主機具有:
| 名稱 | 功能 |
| 一個綠色兩位數碼管 | 顯示正常終端的機號和正常運行的終端數量 |
| 一個紅色的兩位數碼管 | 顯示故障終端的機號和故障終端的數量 |
| 三個綠色的指示燈 | 指示數碼管所顯示的機號的檔位 |
| 另三個指示燈 | 綠色指示是否正常,一個紅色欠流指示燈,一個紅色過流指示燈 |
| 一個模式鍵 | 用來切換模式(本主機一共有四個模式,顯示終端機數模式????群體控制模式????個體控制模式??故障查詢模式) |
| 0,1,2,3,4,5,6,7,8,9,十個數碼鍵 | 用來查詢機號(注:0鍵在群體控制模式下作為–鍵,在個體控制模式下作為數碼0鍵,在故障查詢模式下作為故障翻閱鍵) |
| 一個加鍵,一個減鍵 | 來清掉故障報警(任何模式下) |

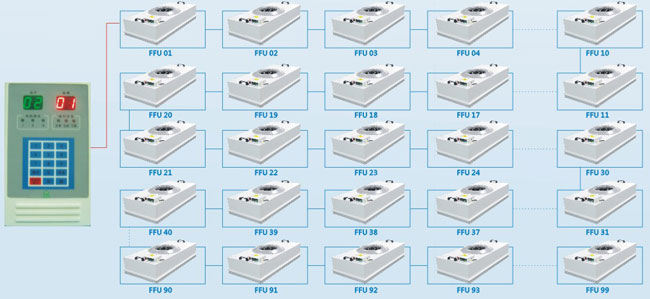

小型FFU中央監控系統架構:
FFU中央監控系統架構
